| 원래 장소: | 중국 |
| 브랜드 이름: | AEO |
| 인증: | CE, FCC |
| 최소 주문 수량: | 1 쌍 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 패키지와 통 |
| 배달 시간: | 5-8 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10000 쌍 / 달 |
| 입력 번호: | 2 | 반사 손실: | >15DB |
|---|---|---|---|
| 평형: | 0-150m@1.485Gb/s | 연결기: | (선택적인 SC / PC) FC / PC |
| 광 채널: | 1 | 광 타입: | 단일 모드 (선택적인 다중 모드) |
| 사고 방식: | 1310nm /1550nm | 전송 거리: | 0-100km |
| 눈 반사 손실: | > 15dB | 광학 디더링 기법: | < 0=""> |
| 광학 연결기: | (선택적인 SC / PC) FC / PC | BNC는 좌현으로 향하게 합니다: | 2 |
| BNC 신호 레벨: | 800mV 명사 상당어 | BNC 상승 / 강하 시간: | 200이지 추신 지시 |
| BNC는 오버슈트합니다: | < 10=""> | 비디오 비트 금리: | 맥스 2.97Gb/s |
| BER: | < 10="" -9=""> | ||
| 하이 라이트: | 섬유 광학의 변환기에 대한 2CH HD SDI,섬유 광학의 변환기에 대한 20 킬로미터 HD SDI,섬유 변환기에 3G SDI 영상 |
||
섬유 컨버터 2 BNC 공항과 1 광 포트로 2Ch HD-SDI/3G-SDI 화면
기술적인 매개 변수
| 광학적입니다 | 사고 방식 | 1310nm&1470nm-1610nm |
| 섬유형 | 단일모드, 한 개의 섬유(채무 불이행) | |
| 거리 | 20 킬로미터 | |
| 파이버 인터페이스 | (선택적인) FC(채무 불이행) LC/SC/ ST | |
| SDI 화면 | 비디오 인터페이스 수 | 2 |
| 물리적 인터페이스 | BNC | |
| 맥스 결의안 | 60Hz에 있는 1920 Ｘ 1080 | |
| 영상 입력과 출력 임피던스 | 75Ω (불균형하게 했습니다) | |
| 영상 입력 /는 밖에 전압을 두었습니다 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp | |
| 비디오 비트 금리 | 맥스 2.97Gb/s | |
| 화면 SDI 표준 | 270Mbps (SD-SDI ),1.485Gbps / Ｍ (에이치디에스디아이 ),SMPTE425M3Gb / Ｓ 매핑 (3G SDI ),SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 자료 | 물리적 인터페이스 | 산업 기준 접속용 단자 |
| 인터페이스 신호 | RS485/RS422/RS232/Manchester | |
| 보드 비율 | 0-400Kbps | |
| BER | < 10="" -9=""> | |
| 조작 모드 | 전 이중 / 반 이중 통신 | |
| 전기적이 & 기계적입니다 | 입력 전원 요구 | DC 5V |
| 전원용 어댑터 | AC 100V~240V | |
| 차원 | 19.2*16.7*4.9cm | |
| 포장 | 34.5*21*9cm | |
| 중량 | 1.35KG | |
| 환경적입니다 | 작동 온도 | -20' Ｃ ~ +75' Ｃ |
| 저장 온도 | -40' Ｃ ~ +85' Ｃ | |
| 일하는 습도 | 0% ~ 95% (불응축) | |
| MTBF | >100,000 시간 |
개관
섬유 컨버터에 대한 2개 채널 HD-SDI/3G-SDI는 감시 응용을 위한 이상적이고 경제적 해결책입니다. 그것은 8 채널 3G-SDI/HD-SDI/SD-SDI 전기 이력을 받고 완전히 단일모드 광 신호로 SDI 신호를 변환하는 후, SDI 신호로 광 신호를 변환합니다. 그것은 SDTV (143-540Mbps)의 전송 이미지와 HDTV (1.485Gbps),3Gb/s Mapping(3G-SDI)를 지원합니다. 양쪽 송신기와 수신기는 일관된 품질을 위한 신호를 재건하기 위해 입력 장치에 같게 하고 다시 시간을 알리는 것 제공합니다.
특징
SDI 화면
채널 수 : 2 치스
입력 /는 밖에 연결기를 두었습니다 : BNC 75Ω
입출력 전압 : 1.0 볼트 p-p
비디오 비트 금리 : 맥스 3.2Gb/s
화면 SDI 표준 : 270Mbps(SD-SDI)
1.485Gbps/M(HD-SDI)
3Gb/s Mapping(3G-SDI)
자료
자료는 암호화합니다 : RS485/RS422/RS232/Manchester
물리적 인터페이스 : 산업표준 스크롤 단자
주파수 / 금리 지지 : 0~400K bps
광섬유
광 포트의 수 : 1
연결기 : 단순한 FC
단일 모드 20Km
단일 모드 :1310/1550nm (선택)
전기적이 & 기계적입니다
전력 어뎁터 : DC 5V 2A에 대한 AC 100-240V
소비 전력 : <3w>
환경적입니다
작동 온도 : - 5C~+75 Ｃ
저장 온도 : - 5 C~+85 Ｃ
상대 습도 : 0%~95% (불응축)
MTBF : >100,000 시간

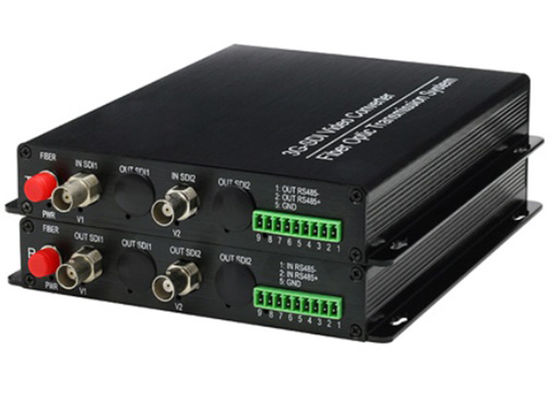

물품 사진
애플리케이션 다이어그램
● 우리의 계획의 모두는 국제 기준 계획입니다
● 주문이 확인되자 마자 우리가 자사 제품을 제공할 것입니다
