원래 장소: | 중국 |
브랜드 이름: | AEO |
인증: | CE, FCC |
최소 주문 수량: | 1 쌍 |
---|---|
가격: | negotiation |
포장 세부 사항: | 패키지와 통 |
배달 시간: | 5-8 일로 일합니다 |
지불 조건: | 전신환 |
공급 능력: | 10000 쌍 / 달 |
입력 번호: | 1 | 반사 손실: | >15DB |
---|---|---|---|
평형: | 0-150m@1.485Gb/s | 연결기: | (선택적인 SC / PC) FC / PC |
광 채널: | 1 | 광 타입: | 단일 모드 (선택적인 다중 모드) |
사고 방식: | 1310nm /1550nm | 전송 거리: | 0-100km |
눈 반사 손실: | > 15dB | 광학 디더링 기법: | < 0=""> |
광학 연결기: | (선택적인 SC / PC) FC / PC | BNC는 좌현으로 향하게 합니다: | 1 |
BNC 신호 레벨: | 800mV 명사 상당어 | BNC 상승 / 강하 시간: | 200이지 추신 지시 |
BNC는 오버슈트합니다: | < 10=""> | 비디오 비트 금리: | 맥스 2.97Gb/s |
BER: | < 10="" -9=""> | ||
하이 라이트: | 1CH HD SDI 섬유 컨버터,1920x1080 HD SDI 섬유 컨버터,1550nm 3G SDI 컨버터 |

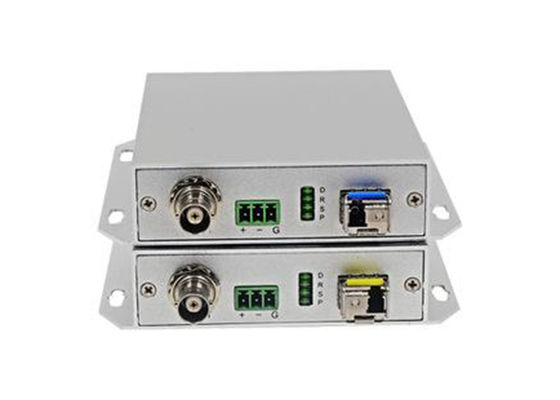

섬유 컨버터 1 BNC 공항과 1 광 포트로 1Channel 3G-SDI 화면
기술적인 매개 변수
광학적입니다 | 사고 방식 | 1310nm&1470nm-1610nm |
섬유형 | 단일모드, 한 개의 섬유(채무 불이행) | |
거리 | 20 킬로미터 | |
파이버 인터페이스 | (선택적인) FC(채무 불이행) LC/SC/ ST | |
SDI 화면 | 비디오 인터페이스 수 | 1 |
물리적 인터페이스 | BNC | |
맥스 결의안 | 60Hz에 있는 1920 X 1080 | |
영상 입력과 출력 임피던스 | 75Ω (불균형하게 했습니다) | |
영상 입력 /는 밖에 전압을 두었습니다 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp | |
비디오 비트 금리 | 맥스 2.97Gb/s | |
화면 SDI 표준 | 270Mbps (SD-SDI ),1.485Gbps / M (에이치디에스디아이 ),SMPTE425M3Gb / S 매핑 (3G SDI ),SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
자료 | 물리적 인터페이스 | 산업 기준 접속용 단자 |
인터페이스 신호 | RS485/RS422/RS232/Manchester | |
보드 비율 | 0-400Kbps | |
BER | < 10="" -9=""> | |
조작 모드 | 전 이중 / 반 이중 통신 | |
전기적이 & 기계적입니다 | 입력 전원 요구 | DC 5V |
전원용 어댑터 | AC 100V~240V | |
환경적입니다 | 작동 온도 | -20' C ~ +75' C |
저장 온도 | -40' C ~ +85' C | |
일하는 습도 | 0% ~ 95% (불응축) | |
MTBF | >100,000 시간 |
개관
1ch 에이치디에스디아이 비디오 광 전송부는 높은 신뢰도와 고성능으로, 텔레비전 산업을 위해 설계됩니다. 270 MBP부터 2.97Gbps까지 신호 형식. 오디오와 텔레비전 제품을 위한 산업적이고 관련된 요구를 충족시키면서, 시스템 지원 신호는 DVB-ASI(EN50083-9)와 같이 SMPTE424M,SMPTE292M, SMPTE259M, SMPTE344M과 지원 디지털 TV 신호의 기준에 맞습니다.
특징
오우 3G/HD/SD-SDI 고해상도 디지털 코드와 논-콤프레싱 고해상도 비디오 전송
270 MBP부터 2.97Gbps까지 오우 워크 영역.
오우 지원 모두 SMPTE 259M 표준이 270Mbps에서 일합니다 - 360Mbps
오우 지원 SMPTE424M,SMPTE292M, SMPTE259M, SMPTE344M과 DVB-ASI(270Mb/s) 표준
SD 방식에 있는 오우 300M (1000ft) 자동 케이블 균형 ; 150 M (500ft) 자동 cable-balance@ HD / 3G (벨덴 1694A)
체제 작동 상태의 감시를 위한 오우 발광 다이오드 표시기
오우 네트워크 관리 기능은 선택적입니다
오우 반대 Rs485/ 232 자료, 양방향성 RS485 자료는 선택적입니다
오우 독립형 또는 19 "표준 3U,4U,5.5U 랙 마운팅
오우 특별한 ASIC 디자인이 핫-스왑 기능을 지원합니다
오우 지원 3G/HD/SD 고해상도 영상 신호
입력 신호 없을 경우 오우가 레이저 수명을 연장하기 위해 자동적으로 레이저 헤드를 차단했습니다
1310nm, 1550nm부터 최고 16까지 CWDM 파장 (순응한 국제 전기통신 규격 위원회 G.694.2)까지 오우 광 출력 파장 범위
물품 사진
패키징 & 선적
● 우리의 계획의 모두는 국제 기준 계획입니다
● 주문이 확인되자 마자 우리가 자사 제품을 제공할 것입니다
