원래 장소: | 중국 |
브랜드 이름: | AEO |
인증: | CE, FCC |
최소 주문 수량: | 1 쌍 |
---|---|
가격: | negotiation |
포장 세부 사항: | 패키지와 통 |
배달 시간: | 5-8 일로 일합니다 |
지불 조건: | 전신환 |
공급 능력: | 10000 쌍 / 달 |
입력 번호: | 1 | 반사 손실: | >15DB |
---|---|---|---|
평형: | 0-150m@1.485Gb/s | 연결기: | (선택적인 SC / PC) FC / PC |
광 채널: | 1 | 광 타입: | 단일 모드 (선택적인 다중 모드) |
사고 방식: | 1310nm /1550nm | 전송 거리: | 0-100km |
눈 반사 손실: | > 15dB | 광학 디더링 기법: | < 0=""> |
광학 연결기: | (선택적인 SC / PC) FC / PC | BNC는 좌현으로 향하게 합니다: | 1 |
BNC 신호 레벨: | 800mV 명사 상당어 | BNC 상승 / 강하 시간: | 200이지 추신 지시 |
BNC는 오버슈트합니다: | < 10=""> | 비디오 비트 금리: | 맥스 2.97Gb/s |
BER: | < 10="" -9=""> | ||
하이 라이트: | 20대 킬로미터 HD SDI 섬유 컨버터,1310nm HD SDI 섬유 컨버터,섬유 컨버터 에 20대 킬로미터 비디오 |
RS485와 섬유 컨버터 에 SD-SDI/HD-SDI/3G-SDI 디지털 영상
기술적인 매개 변수
광학적입니다 | 사고 방식 | 1310nm&1470nm-1610nm |
섬유형 | 단일모드, 한 개의 섬유(채무 불이행) | |
거리 | 20 킬로미터 | |
파이버 인터페이스 | (선택적인) FC(채무 불이행) LC/SC/ ST | |
SDI 화면 | 비디오 인터페이스 수 | 1 |
물리적 인터페이스 | BNC | |
맥스 결의안 | 60Hz에 있는 1920 X 1080 | |
영상 입력과 출력 임피던스 | 75Ω (불균형하게 했습니다) | |
영상 입력 /는 밖에 전압을 두었습니다 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp | |
비디오 비트 금리 | 맥스 2.97Gb/s | |
화면 SDI 표준 | 270Mbps (SD-SDI ),1.485Gbps / M (에이치디에스디아이 ),SMPTE425M3Gb / S 매핑 (3G SDI ),SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
자료 | 물리적 인터페이스 | 산업 기준 접속용 단자 |
인터페이스 신호 | RS485/RS422/RS232/Manchester | |
보드 비율 | 0-400Kbps | |
BER | < 10="" -9=""> | |
조작 모드 | 전 이중 / 반 이중 통신 | |
전기적이 & 기계적입니다 | 입력 전원 요구 | DC 5V |
전원용 어댑터 | AC 100V~240V | |
환경적입니다 | 작동 온도 | -20' C ~ +75' C |
저장 온도 | -40' C ~ +85' C | |
일하는 습도 | 0% ~ 95% (불응축) | |
MTBF | >100,000 시간 |
개관
SDI SD / HD / 3G 비디오 디지털 광 변환 장치는 국제적 진보적 전 디지털 기가비트 광섬유 전송 기술을 채택합니다. 이러한 표준은 텔레비전 시설 이내에 압축되지 않는, 비암호화 디지털 비디오 신호의 전송을 위해 사용됩니다 (마음대로 내장형 오디오와 / 또는 타임 코드를 포함하 ) ; 그들은 또한 패킷화된 데이터를 위해 사용될 수 있습니다. 그리고 지금 - FB-HD-SDI 광 섬유용 장치로 당신은 광섬유 케이블 상에서 큰 거리 위의 그 신호를 전달할 수 있습니다. HD SDI 영상 신호는 비왜곡, 고품질, 장거리 송전과 1 단일 파이버를 통해 전송될 수 있습니다 .섬유 컨버터에 대한 이 일련의 비디오는 장치의 몸에서의 LED 상태 표시로 안정적인 성능과 깨끗한 사진 퀄리티.과 고안정성을 가지고 있습니다. 장치의 작용 상태는 시각적으로 관찰될 수 있습니다.동시에, 상태와 다른 반대 유용 신호 정보로 일한 스위치 값, 전압은 다른 고객들의 요청이 올 때 RS485.This가 더 탄력적인 우리의 장치로 만드는 데이터에 의해 제어될 수 있습니다. 소수가 다음과 같이인 이름에, 이 제품을 위한 가능한 적용 : 지적 트래픽 모니터링 시스템. 보안 시스템 학교 네트워킹 산업적 감시 (전기, 화학, 철골, 석유, 철도 & 등) 군 감시 (창고, 국경, 경비원들, 등) 텔레비전 프로그램 통신 방식. 경기장 (LIVE HD 비디오, 음성 전송을 위해)
특징
오우 3G/HD/SD-SDI 고해상도 디지털 코드와 논-콤프레싱 고해상도 비디오 전송
270 MBP부터 2.97Gbps까지 오우 워크 영역.
오우 지원 모두 SMPTE 259M 표준이 270Mbps에서 일합니다 - 360Mbps
오우 지원 SMPTE424M,SMPTE292M, SMPTE259M, SMPTE344M과 DVB-ASI(270Mb/s) 표준
SD 방식에 있는 오우 300M (1000ft) 자동 케이블 균형 ; 150 M (500ft) 자동 cable-balance@ HD / 3G (벨덴 1694A)
체제 작동 상태의 감시를 위한 오우 발광 다이오드 표시기
오우 네트워크 관리 기능은 선택적입니다
오우 반대 Rs485/ 232 자료, 양방향성 RS485 자료는 선택적입니다
오우 독립형 또는 19 "표준 3U,4U,5.5U 랙 마운팅
오우 특별한 ASIC 디자인이 핫-스왑 기능을 지원합니다
오우 지원 3G/HD/SD 고해상도 영상 신호
입력 신호 없을 경우 오우가 레이저 수명을 연장하기 위해 자동적으로 레이저 헤드를 차단했습니다
1310nm, 1550nm부터 최고 16까지 CWDM 파장 (순응한 국제 전기통신 규격 위원회 G.694.2)까지 오우 광 출력 파장 범위
오우 파장 범위는 다른 약간 CWDM이 웨이브렁트하나 1310nm, 1550nm과 16입니다 (국제 전기통신 규격 위원회 G.694.2에 따르세요)
근무 조건을 감시하기 위한 오우 LED 상태 표시 ;
오우 지원 비디오 재생기 ;
핫 플러그된 오우 지원 SFP 송수신기

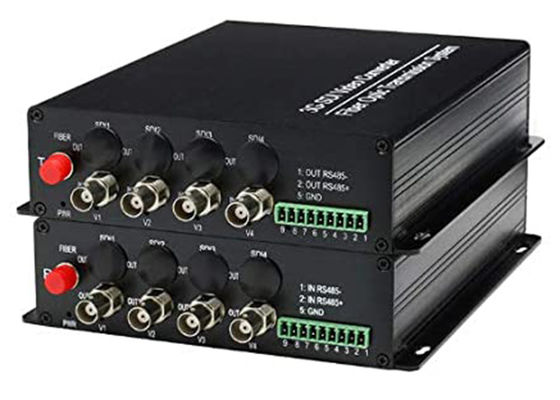

물품 사진
패키징 & 선적
● 우리의 계획의 모두는 국제 기준 계획입니다
● 주문이 확인되자 마자 우리가 자사 제품을 제공할 것입니다
